Thermo Slab®
Prefabrikovaný strop s integrovanou izoláciou a nosnou výstužou. Po zmonolitnení tvorí nosnú konštrukciu a pomáha zachovať tepelnú kontinuitu obálky budovy.
PRINCÍP SYSTÉMU
Čo je Thermo Slab®
Thermo Slab® je priemyselne prefabrikovaný stropný prvok s celoplošne integrovanou tepelnou izoláciou. Betónová doska obsahuje priehradové spojovacie prvky, minimálnu priečnu a pozdĺžnu nosnú výstuž už z výroby. Po montáži sa doplní konštrukčná výstuž a monolitický betón; po jeho vytvrdnutí vzniká výsledný nosný strop.
Izolácia zabudovaná vo výrobe pomáha zabezpečiť súvislú tepelnú ochranu obálky budovy. Pri správnom návrhu nadväzujúcich detailov uzatvára izolačné medzery v kritických napojeniach a obmedzuje tepelné mosty. Systém preto prepája nosnú funkciu stropu s tepelnotechnickým riešením celej konštrukcie.
Thermo Slab® v skratke
Typ: Tepelne izolovaný stropný systém
Konštrukcia: Prefabrikát a monolitický betón
Izolácia: Celoplošne integrovaná vo výrobe
Výstuž: Nosná výstuž súčasťou prefabrikátu
Dokončenie: Doplnenie výstuže a betonáž
Výsledok: Nosný monolitický strop
Výroba: Individuálne podľa projektu
Plánovanie: Statika, tepelná ochrana a BIM
KONŠTRUKCIA SYSTÉMU

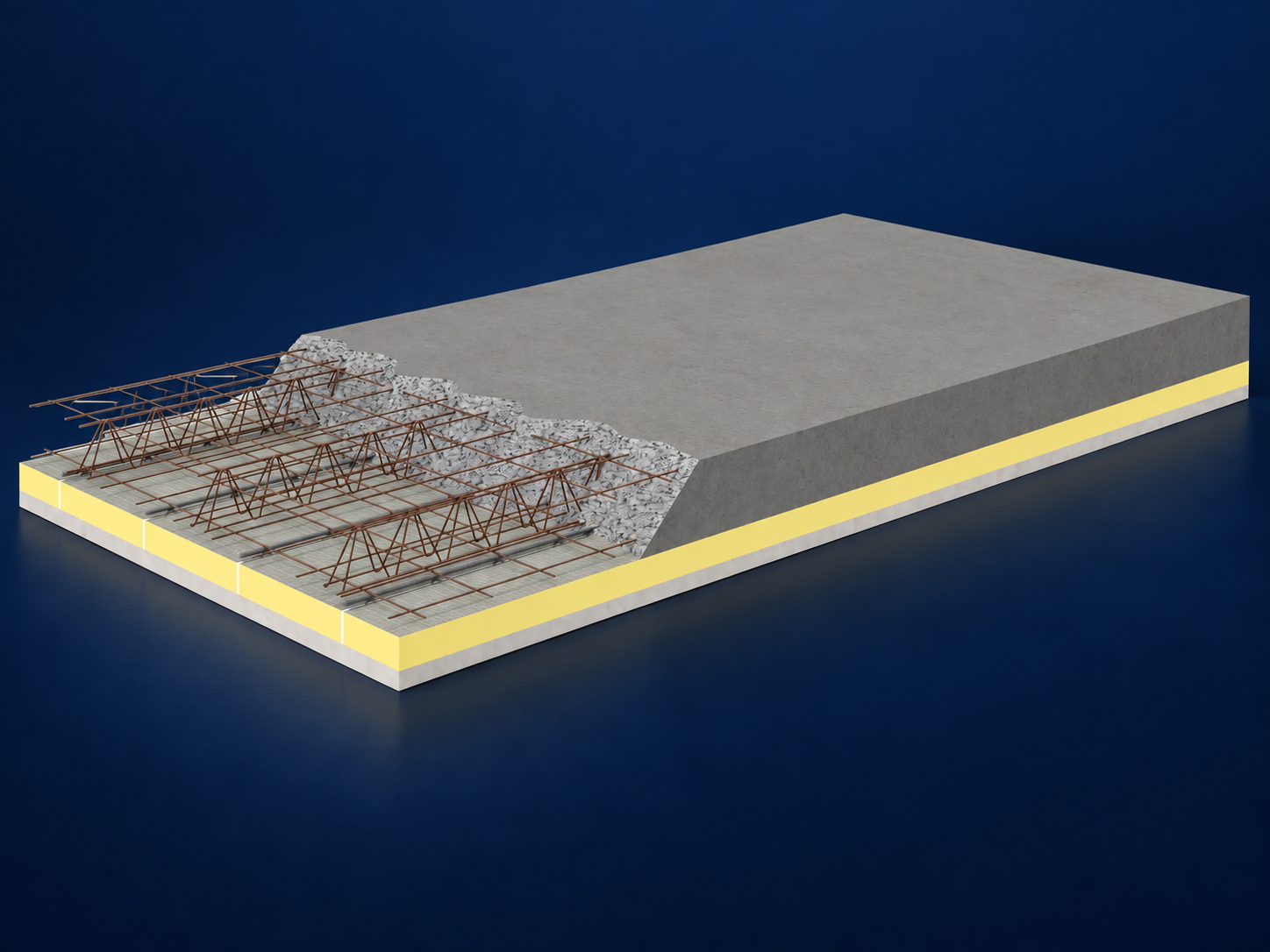

Ako je Thermo Slab® zostavený
Thermo Slab® spája prefabrikovanú železobetónovú dosku, integrovanú výstuž a celoplošnú tepelnú izoláciu s monolitickým betónom doplneným na stavbe. Výsledný strop môže podľa statického návrhu pôsobiť jednosmerne alebo dvojsmerne.
Prefabrikovaná doska
Betónový prvok má podľa Green Code približne 60 mm. Hladký povrch vzniká na kovovom debnení; údaj neoznačuje celkovú hrúbku hotového stropu.
Integrovaná výstuž
Priehradové spojovacie prvky, minimálna priečna a pozdĺžna nosná výstuž sú súčasťou prefabrikátu už vo výrobe.
Celoplošná izolácia
Tepelná izolácia je integrovaná a chránená v prefabrikovanom systéme. Jej nadväznosť na ďalšie konštrukcie sa rieši v projekte.
Monolitický betón
Po montáži sa doplní potrebná konštrukčná výstuž a betón. Po vytvrdnutí vzniká výsledný monolitický nosný strop.
KONŠTRUKCIA V POHYBE
Pozrite sa, ako Thermo Slab® funguje
Projektovanie prepája statiku, geometriu a tepelnú ochranu. Nasleduje výroba prvku s izoláciou a výstužou, doprava a montáž. Na stavbe sa doplní konštrukčná výstuž a monolitický betón; výsledný nosný strop vzniká po jeho vytvrdnutí.
OD NÁVRHU PO REALIZÁCIU
Od digitálneho návrhu po izolovaný strop
Pri Thermo Slab® sa návrh nosnej konštrukcie koordinuje s tepelnou ochranou budovy. Geometria, výstuž a kontinuita izolácie sa premietnu do digitálnych výrobných podkladov, na ktoré nadväzuje prefabrikácia a dokončenie stropu na stavbe.
01
Koordinovaný návrh
Statický, tepelnotechnický a geometrický návrh určujú skladbu prvku aj jeho napojenia. BIM plánovanie pomáha zosúladiť podklady ešte pred výrobou.
02
Výroba a kontrola
Prefabrikát vzniká s integrovanou izoláciou, priehradovými spojovacími prvkami a výstužou. Priemyselná výroba a kontrola kvality nadväzujú na konkrétne projektové požiadavky.
03
Doprava a montáž
Dodávky sa koordinujú s postupom osádzania. Montážny návrh musí riešiť manipuláciu, uloženie prvkov a prípadné dočasné podopretie aj nadväznosť izolácie.
04
Výstuž a betonáž
Po montáži sa doplní konštrukčná výstuž a monolitický betón podľa projektu. Ďalší postup a zaťažovanie stropu rešpektujú vytvrdnutie betónu a technologické podmienky.
TECHNICKÝ PREHĽAD
Technické charakteristiky Thermo Slab®
Údaje vychádzajú z produktovej stránky Green Code. Približne 60 mm označuje prefabrikovaný betónový prvok, nie celkovú skladbu hotového stropu. Konkrétne rozpätie, vystuženie a tepelnoizolačné riešenie sa určujú podľa projektu.
|
Parameter |
Hodnota / charakteristika |
|---|---|
|
Typ a hrúbka prvku |
Prefabrikovaný železobetónový stropný prvok; cca 60 mm podľa Green Code |
|
Tepelná izolácia |
Celoplošne integrovaná a chránená v prefabrikovanom systéme |
|
Možné rozpätie |
Až 12 m podľa Green Code, v závislosti od statického návrhu |
|
Výstuž z výroby |
Priehradové spojovacie prvky, minimálna priečna a pozdĺžna nosná výstuž |
|
Statické pôsobenie |
Jednosmerné alebo dvojsmerné podľa návrhu |
|
Povrch |
Hladký výrobný povrch vytvorený na kovovom debnení |
|
Projektová príprava |
Individuálne tvary a rozmery, projektová výroba a BIM plánovanie |
|
Dokončenie na stavbe |
Doplnenie konštrukčnej výstuže a monolitického betónu |
VÝHODY SYSTÉMU
Prečo Thermo Slab®
Thermo Slab® prepája nosnú stropnú konštrukciu s integrovanou tepelnou izoláciou. Jeho hlavný prínos spočíva v koordinovanej tepelnej ochrane, priemyselnej príprave prvkov a riešení kritických napojení obálky budovy.
Celoplošná tepelná izolácia je súčasťou Thermo Slab® už pri výrobe. Jej usporiadanie sa rieši spolu s geometriou a výstužou prefabrikátu. Nosná konštrukcia a tepelná ochrana tak vstupujú do projektu ako koordinovaný systém, ktorého detaily sa pripravujú pred dodaním na stavbu.
Integrovaná izolácia pomáha nadviazať tepelnú ochranu medzi susediacimi konštrukciami. Význam má najmä v miestach, kde sa stretávajú rozdielne teplotné zóny budovy. Výsledná kontinuita závisí od správneho návrhu napojení a ich realizácie, preto sa posudzuje v kontexte celej tepelnej obálky.
Thermo Slab® pomáha uzatvárať izolačné medzery v kritických konštrukčných napojeniach. Riešenie týchto detailov obmedzuje vznik tepelných mostov. Konkrétny účinok musí vychádzať z tepelnotechnického návrhu; samotné použitie produktu nenahrádza posúdenie nadväzujúcich častí budovy.
Green Code uvádza ochranu izolácie v rámci prefabrikovaného systému. Izolácia sa navrhuje ako integrovaná súčasť konštrukcie, nie ako samostatná dodatočná operácia. Konkrétna skladba, napojenia a požadované požiarne vlastnosti musia byť doložené pre zvolené projektové riešenie.
Priehradové spojovacie prvky, minimálna priečna výstuž a nosná pozdĺžna výstuž sú zabudované už vo výrobnom závode. Časť armovacích prác sa tým prenáša do kontrolovaných podmienok výroby. Na stavbe sa doplní ďalšia konštrukčná výstuž podľa statického návrhu pred uložením monolitického betónu.
Projektovo pripravené prefabrikáty podporujú presný a rýchly montážny postup. Výroba spája betónový prvok, izoláciu a výstuž do jedného dodaného celku. Dokončenie stropu však zahŕňa aj doplnkovú výstuž, betonáž a vytvrdnutie; harmonogram musí rešpektovať všetky tieto kroky.
Green Code uvádza možné rozpätie až 12 m a jednosmerné alebo dvojsmerné pôsobenie systému. Tieto možnosti umožňujú prispôsobiť strop požiadavkám stavby. Konkrétne riešenie závisí od zaťaženia, uloženia, vystuženia a skladby výslednej konštrukcie, ktoré určuje statický návrh.
Projektová výroba umožňuje rôzne tvary a rozmery. BIM plánovanie pomáha koordinovať geometriu, nosnú funkciu a tepelné napojenia pred výrobou. Architektonické riešenie tak možno rozvíjať spolu s technickými požiadavkami vrátane vhodne navrhnutých konzolových prvkov.
Thermo Slab® je osobitne vhodný na oddelenie vykurovaných podlaží od podzemných garáží. Integrovaná izolácia tu plní úlohu v tepelnej obálke budovy. Pri konzolových prvkoch možno systém koordinovať s Thermo Wall®; táto kombinácia je možnosťou návrhu, nie podmienkou použitia stropu.
POVRCHY A ARCHITEKTÚRA
Hladký povrch a koordinovaná geometria
Spodný betónový povrch Thermo Slab® vzniká na hladkom kovovom debnení v kontrolovaných výrobných podmienkach. Individuálne tvary a rozmery umožňujú riešiť rozhrania teplotných zón aj konzolové prvky. Kombinácia s Thermo Wall® podporuje koordinované konštrukčné a architektonické riešenie; konkrétne napojenia a finálna úprava povrchu vychádzajú z projektu.
POUŽITIE
Strop na rozhraní teplotných zón
Thermo Slab® sa uplatňuje v rezidenčných, administratívnych a hotelových budovách aj v pivničných priestoroch a podzemných garážach. Osobitný význam má oddelenie vykurovaných podlaží od garáží. Podľa projektu možno riešiť aj konzolové prvky a kritické napojenia tepelnej obálky.
01
Bývanie
Stropné konštrukcie rezidenčných budov podľa projektu.
02
Kancelárie
Administratívne a kancelárske objekty s tepelnými rozhraniami.
03
Hotely
Hotelové budovy s koordinovanou nosnou a tepelnou funkciou stropu.
04
Nad garážou
Oddelenie vykurovaného podlažia od podzemnej garáže.
05
Pivnice a konzoly
Pivničné priestory a konzolové prvky podľa návrhu.
THERMO SLAB® V PRAXI
Referenčné realizácie Green Code
Thermo Slab® umožňuje prepájať nosnú funkciu stropu s tepelnou ochranou budovy v rôznych typoch projektov. Uvedené realizácie približujú širšie použitie systému Green Code; konkrétne použité produkty sú uvedené pri jednotlivých referenciách.
Obytný komplex Hörmann
Mníchov, Nemecko · Thermo Wall® · 500 m²Viacposchodová obytná budova Grieser Auen
Bolzano, Taliansko · Thermo Wall® 5 165 m² · Climatic Slab® 3 376 m²Výrobný závod Felicetti
Molina di Fiemme, Taliansko · Thermo Wall® 7 300 m²
MEDIA
Green Code v pohybe
Pozrite si systém Green Code – od prefabrikácie a technologického zázemia až po realizáciu moderných stavieb.
DOKUMENTY
Technické dokumenty Thermo Wall®
Technické listy, realizačné podklady a dokumentácia k systému Thermo Wall® pre projektovanie, špecifikáciu a realizáciu stavieb.
Technický list
Základné technické údaje systému Thermo Wall® – rozmery prvkov, hrúbky, tepelná izolácia, betón, výstuž a parametre betonáže.
PDF · SK · v1.0
Konštrukčný rez
Technický rez systému Thermo Wall® s označením vrstiev, výstuže, kotvenia, stropného napojenia a montážnych prvkov.
PDF · SK · v1.0
Technická špecifikácia
Podrobná technická špecifikácia systému vrátane materiálov, výstuže, otvorov, prestupov, povrchových úprav a realizačných detailov.
PDF · SK · v1.0
FAQ
Najčastejšie otázky o Thermo Slab®
Odpovede na otázky o izolácii, nosnej konštrukcii, projektovaní a dokončení systému Thermo Slab®.
Thermo Slab® je prefabrikovaný betónový stropný prvok s celoplošnou tepelnou izoláciou a výstužou integrovanou vo výrobe. Po osadení, doplnení konštrukčnej výstuže a zmonolitnení betónom vzniká výsledný nosný strop. Systém prepája statickú funkciu s tepelnou kontinuitou obálky budovy.
Kľúčovou odlišnosťou Thermo Slab® je celoplošne integrovaná tepelná izolácia. Jej úlohou je zabezpečiť nadväznosť tepelnej ochrany v kritických napojeniach budovy. Pri výbere sa preto neposudzuje iba nosná funkcia stropu, ale aj jeho poloha v tepelnej obálke a vzťah k susedným priestorom.
Izolácia je celoplošne zabudovaná do prefabrikovaného systému už vo výrobe a je v ňom chránená. Pomáha uzatvárať izolačné medzery v kritických napojeniach a obmedzovať tepelné mosty. Presná poloha v skladbe, hrúbka a detaily nadväznosti sa musia určiť podľa konkrétneho projektového a výrobného riešenia.
Po osadení prefabrikátov sa doplní potrebná konštrukčná výstuž a uloží monolitický betón. Výsledný nosný strop vzniká po jeho vytvrdnutí. Samotné položenie prefabrikátov nie je dokončením konštrukcie; postup montáže, podopretia a zaťažovania musí vychádzať z projektu.
Green Code uvádza približne 60 mm hrubý prefabrikovaný betónový prvok a možné rozpätie až 12 m. Nejde o celkovú hrúbku dokončeného stropu ani o univerzálne rozpätie pre každú stavbu. Výsledný systém môže podľa statického návrhu pôsobiť jednosmerne alebo dvojsmerne.
Áno. Green Code osobitne vyzdvihuje oddelenie vykurovaných podlaží od podzemných garáží. Integrovaná izolácia tu nadväzuje na tepelnú obálku budovy. Jej konkrétne riešenie sa koordinuje so statikou stropu, požiadavkami na tepelnú ochranu a detailmi okolitých konštrukcií.
Áno. Green Code uvádza vhodnosť pre konzolové prvky v kombinácii s Thermo Wall®. Takéto riešenie umožňuje koordinovať napojenia a vzhľad obálky budovy. Thermo Wall® však nie je podmienkou použitia Thermo Slab®; vhodnosť a detaily konkrétnej kombinácie určuje projekt.
Prvky sa vyrábajú individuálne podľa projektu v rôznych tvaroch a rozmeroch. Green Code uvádza aj BIM plánovanie. Betónový povrch vzniká na hladkom kovovom debnení; finálny vzhľad stropu, úprava spojov a napojenia sa určujú podľa architektonických a technických požiadaviek.
