HALF SLAB
STROPNÝ SYSTÉM
Half Slab
Prefabrikovaná stropná doska s integrovanou výstužou a priehradovými nosníkmi. Projektovo pripravený základ monolitického stropu dokončeného betonážou na stavbe.
PRINCÍP SYSTÉMU
Čo je Half Slab
Half Slab je poloprefabrikovaný železobetónový stropný systém. Vo výrobe vzniká betónová doska s hladkým spodným povrchom, integrovanými priehradovými nosníkmi, priečnou a pozdĺžnou nosnou výstužou. Geometria a vystuženie prvku vychádzajú z požiadaviek konkrétneho projektu.
Po uložení dosiek na stavbe sa doplní potrebná výstuž a zhotoví monolitická betónová vrstva. Až po jej vytvrdnutí vzniká výsledný monolitický strop. Prefabrikát je jeho trvalou súčasťou; samotné položenie dosiek ešte neznamená dokončenie nosného systému.
Half Slab v skratke
Typ: Poloprefabrikovaný stropný systém
Konštrukcia: Doska a monolitická vrstva
Výstuž: Pozdĺžna, priečna a priehradové nosníky
Pôsobenie: Jednosmerné alebo dvojsmerné
Dokončenie: Doplnenie výstuže a betonáž
Výsledok: Monolitický strop po vytvrdnutí
Výroba: Individuálne podľa projektu
Plánovanie: Digitálne podklady a BIM
KONŠTRUKCIA SYSTÉMU

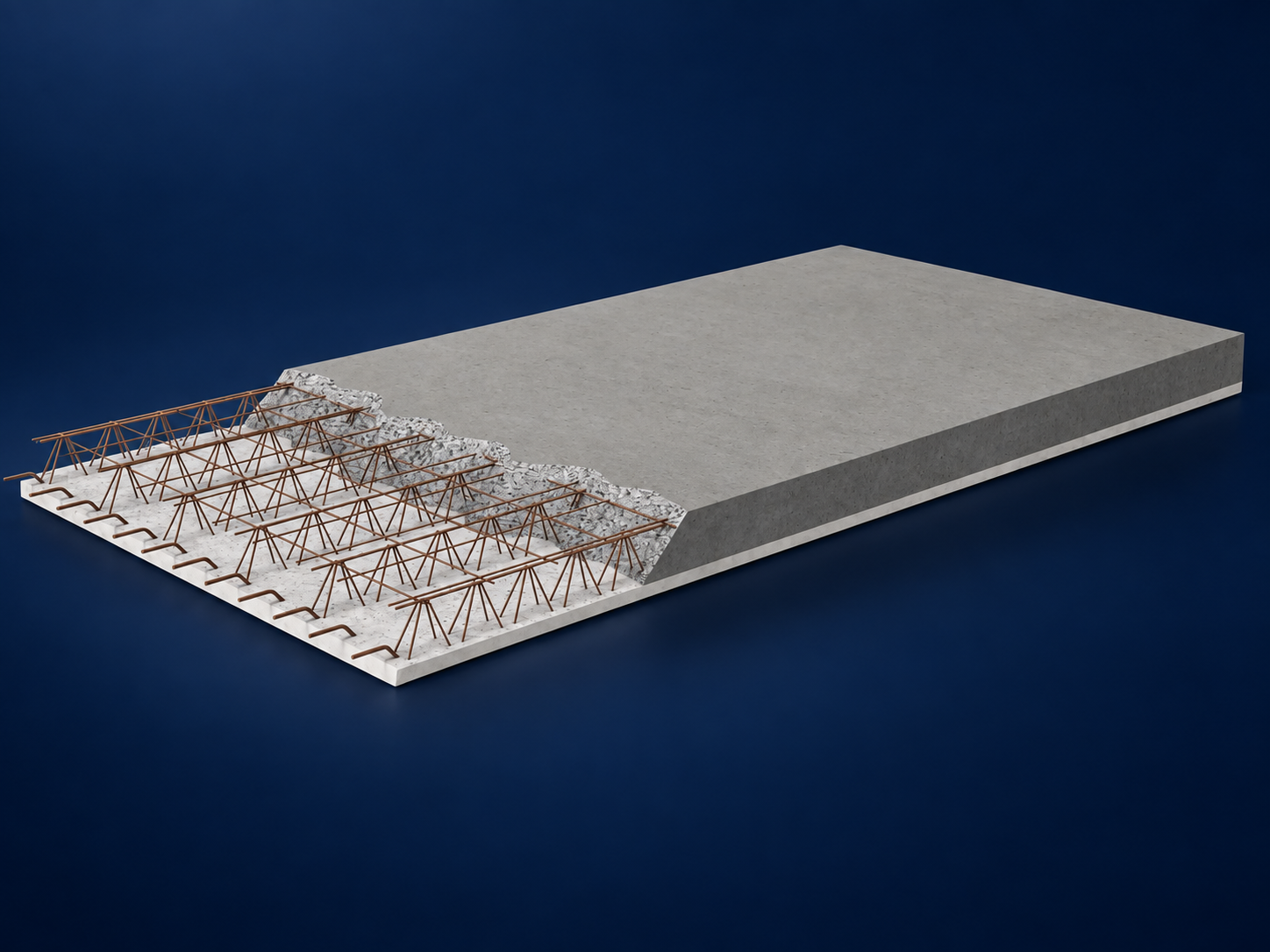

Ako je Half Slab zostavený
Základom je prefabrikovaná železobetónová doska s integrovanou výstužou. Na stavbe sa dopĺňa výstuž a monolitická vrstva betónu. Výsledný strop možno podľa statického návrhu riešiť s jednosmerným alebo dvojsmerným pôsobením, vrátane plochých stropných dosiek.
Prefabrikovaná doska
Betónová doska vzniká na hladkom kovovom debnení. Tvorí spodnú časť výsledného stropu a obmedzuje rozsah plošného debnenia.
Priehradové nosníky
Nosníky sú integrované v prefabrikáte už vo výrobe. Tvoria súčasť vystuženia a zabezpečujú stuženie prvku.
Integrovaná výstuž
Priečna výstuž a pozdĺžna nosná výstuž sú súčasťou dosky už z výroby. Na stavbe sa doplní ďalšia výstuž podľa projektu.
Monolitická vrstva
Betón sa ukladá na stavbe po osadení dosiek a doplnení výstuže. Po vytvrdnutí vzniká výsledný monolitický stropný systém.
KONŠTRUKCIA V POHYBE
Pozrite sa, ako Half Slab funguje
Od výroby a dopravy dosiek cez ich uloženie až po dokončenie stropu: po montáži Half Slab nasleduje doplnenie výstuže, betonáž a vytvrdnutie monolitickej vrstvy. Jednotlivé kroky na seba nadväzujú podľa projektového a montážneho riešenia.
OD NÁVRHU PO REALIZÁCIU
Od digitálneho návrhu po hotový strop
Half Slab prepája statický a geometrický návrh, digitálne výrobné podklady a automatizovanú výrobu s montážou na stavbe. Prefabrikované dosky prenášajú časť prác do závodu a obmedzujú potrebu klasického plošného debnenia.
01
Statika a digitálny návrh
Projekt určí geometriu, pôsobenie a vystuženie stropu. BIM plánovanie pomáha koordinovať podklady; otvory a prestupy treba zosúladiť so statickým riešením pred výrobou.
02
Priemyselná výroba
Na kovovom debnení vzniká doska s hladkou spodnou stranou, priehradovými nosníkmi a integrovanou výstužou. Automatizovaná výroba sa riadi projektovými podkladmi a kontrolou kvality.
03
Doprava a montáž
Dodávky sa zosúladia s postupom realizácie. Dosky sa uložia podľa montážneho plánu; spôsob manipulácie, uloženia a prípadného dočasného podopretia musí určiť projekt.
04
Výstuž a betonáž
Po uložení dosiek sa doplní výstuž a zhotoví monolitická betónová vrstva. Výsledný strop vzniká až po jej vytvrdnutí; ďalší postup rešpektuje projektové a technologické podmienky.
TECHNICKÝ PREHĽAD
Technické charakteristiky Half Slab
Uvedené rozmery vychádzajú z produktovej stránky Green Code. Hrúbka prefabrikátu nie je celkovou hrúbkou hotového stropu a maximálne rozpätie nie je univerzálnou hodnotou pre každý projekt. Výslednú skladbu a pôsobenie určuje statický návrh.
|
Parameter |
Hodnota / charakteristika |
|---|---|
|
Typ prvku |
Prefabrikovaná železobetónová doska pre poloprefabrikovaný strop |
|
Hrúbka prefabrikátu |
4,5–7 cm podľa Green Code |
|
Možné rozpätie |
Až 12 m podľa Green Code, v závislosti od statického návrhu |
|
Výstuž z výroby |
Priehradové nosníky, priečna a pozdĺžna nosná výstuž |
|
Geometria |
Individuálne tvary a rozmery bez pevného modulového rastra |
|
Spodný povrch |
Hladký betón vytvorený na kovovom debnení |
|
Statické pôsobenie |
Jednosmerné alebo dvojsmerné; ploché stropné dosky podľa návrhu |
|
Dokončenie na stavbe |
Doplnenie výstuže, betonáž a vytvrdnutie monolitickej vrstvy |
VÝHODY SYSTÉMU
Prečo Half Slab
Half Slab spája priemyselnú výrobu dosiek s monolitickým dokončením na stavbe. Výhody systému vychádzajú z integrovanej výstuže, projektovej flexibility a menšieho rozsahu klasického plošného debnenia.
Half Slab vzniká podľa projektových podkladov v kontrolovanom výrobnom prostredí. Automatizovaná výroba a kontrola kvality podporujú presnú geometriu aj opakovateľnosť prvkov. Rozhodujúce požiadavky sa riešia pred výrobou, aby dodané dosky zodpovedali navrhnutému stropu a nadväzujúcim prácam na stavbe.
Pozdĺžna nosná výstuž, priečna výstuž a priehradové nosníky sú súčasťou prefabrikovanej dosky už pri dodaní. Časť armovacích prác sa tým prenáša do výrobného závodu. Potrebná doplnková výstuž sa na stavbe zhotoví podľa statického projektu pred betonážou monolitickej vrstvy.
Prefabrikovaná doska zostáva súčasťou hotového stropu a pri realizácii obmedzuje potrebu klasických plošných debniacich systémov. Montážny návrh však musí riešiť uloženie dosiek, prípadné dočasné podopretie a ďalšie detaily potrebné počas betonáže. Rozsah týchto opatrení závisí od konkrétneho projektu.
Na stavbu prichádzajú dosky pripravené podľa projektu, čo umožňuje rýchle osadenie stropných prvkov. Montáž je jednou etapou realizácie: nasleduje doplnenie výstuže, uloženie betónu a jeho vytvrdnutie. Organizácia výstavby musí zohľadniť celý tento postup, nielen čas potrebný na uloženie dosiek.
Green Code uvádza možné rozpätie až 12 m. Vhodnosť pre konkrétny priestor sa posudzuje podľa zaťaženia, uloženia a navrhnutej konštrukcie. Half Slab tak môže byť riešením aj pre stropy s vysokými statickými požiadavkami; výsledné parametre vždy určuje statický návrh.
Výroba nie je viazaná na pevný modulový raster. Dosky možno individuálne navrhovať v rôznych tvaroch a rozmeroch podľa architektonického riešenia. Atypické pôdorysy, požadované otvory a prestupy treba koordinovať so statikou a výrobnými možnosťami ešte pred objednaním prvkov.
Half Slab umožňuje podľa statického riešenia vytvoriť jednosmerne alebo dvojsmerne pôsobiaci monolitický strop. Green Code uvádza aj riešenie plochých stropných dosiek. Konštrukčné pôsobenie sa navrhuje pre celý dokončený systém vrátane doplnkovej výstuže a monolitickej betónovej vrstvy.
Digitálne plánovanie prepája geometriu a statické požiadavky s výrobnými podkladmi. Včasná koordinácia návrhu, dodávok a montáže pomáha organizovať práce aj priestor na stavenisku. Prefabrikácia obmedzuje rozsah skladovania a manipulácie spojený s klasickým plošným debnením.
Kovové debnenie vytvára hladkú spodnú stranu prefabrikovanej dosky. Po doplnení výstuže a vytvrdnutí monolitickej vrstvy vzniká železobetónový stropný systém. Požiadavky na konečný vzhľad, úpravu spojov a povrchové dokončenie sa určujú podľa projektu; hladký prefabrikát sám osebe neurčuje finálnu úpravu celého stropu.
POVRCHY A ARCHITEKTÚRA
Hladký povrch, individuálna geometria
Spodná strana Half Slab vzniká na hladkom kovovom debnení. Priemyselná výroba určuje kvalitu povrchu prefabrikátu; finálne dokončenie stropu a spojov vychádza z projektu. Systém bez pevného modulového rastra umožňuje rôzne tvary a rozmery vrátane atypických pôdorysov. Otvory a prestupy sa koordinujú so statickým a výrobným návrhom.
POUŽITIE
Jeden systém pre rôzne typy stavieb
Half Slab možno navrhnúť pre obytné, kancelárske, hotelové aj poľnohospodárske budovy, objekty služieb, pivnice a podzemné garáže. Green Code uvádza aj mosty a viadukty. Vhodnosť systému vždy vychádza zo statického a architektonického návrhu konkrétnej stavby.
01
Bývanie
Stropy rodinných a bytových domov aj rezidenčných komplexov.
02
Kancelárie
Administratívne a kancelárske objekty s individuálnou dispozíciou.
03
Hotely a služby
Hotelové budovy a objekty služieb podľa projektových požiadaviek.
04
Podzemné priestory
Stropné konštrukcie pivníc a podzemných garáží.
05
Agrostavby
Poľnohospodárske budovy podľa statického návrhu.
HALF SLAB V PRAXI
Referenčné realizácie Green Code
Half Slab umožňuje riešiť stropy v rozdielnych typoch stavieb a geometrických podmienkach. Uvedené realizácie približujú širšie použitie systému Green Code; konkrétne použité produkty sú uvedené pri jednotlivých referenciách.
Obytný komplex Hörmann
Mníchov, Nemecko · Thermo Wall® · 500 m²Viacposchodová obytná budova Grieser Auen
Bolzano, Taliansko · Thermo Wall® 5 165 m² · Climatic Slab® 3 376 m²Výrobný závod Felicetti
Molina di Fiemme, Taliansko · Thermo Wall® 7 300 m²
MEDIA
Green Code v pohybe
Pozrite si systém Green Code – od prefabrikácie a technologického zázemia až po realizáciu moderných stavieb.
DOKUMENTY
Technické dokumenty Thermo Wall®
Technické listy, realizačné podklady a dokumentácia k systému Thermo Wall® pre projektovanie, špecifikáciu a realizáciu stavieb.
Technický list
Základné technické údaje systému Thermo Wall® – rozmery prvkov, hrúbky, tepelná izolácia, betón, výstuž a parametre betonáže.
PDF · SK · v1.0
Konštrukčný rez
Technický rez systému Thermo Wall® s označením vrstiev, výstuže, kotvenia, stropného napojenia a montážnych prvkov.
PDF · SK · v1.0
Technická špecifikácia
Podrobná technická špecifikácia systému vrátane materiálov, výstuže, otvorov, prestupov, povrchových úprav a realizačných detailov.
PDF · SK · v1.0
FAQ
Najčastejšie otázky o Half Slab
Odpovede na otázky o skladbe, projektovaní, montáži a dokončení stropného systému Half Slab.
Half Slab je prefabrikovaná doska pre poloprefabrikovaný, filigránový strop. Vo výrobe sa do nej integrujú priehradové nosníky, priečna a pozdĺžna nosná výstuž. Na stavbe sa po uložení dosiek doplní výstuž a monolitická betónová vrstva. Po jej vytvrdnutí vzniká výsledný monolitický strop.
Nie. Uložené prefabrikáty sú iba jednou časťou výslednej konštrukcie. Nasleduje doplnenie výstuže podľa projektu, betonáž a vytvrdnutie monolitickej vrstvy. Možnosť ďalšieho zaťažovania a prípadné odstránenie dočasného podopretia sa riadia projektom a technologickým postupom.
Green Code uvádza hrúbku prefabrikovanej dosky 4,5–7 cm a možné rozpätie až 12 m. Rozpätie závisí od statického riešenia konkrétneho projektu. Hrúbka prefabrikátu nie je celková hrúbka dokončeného stropu, ktorá zahŕňa aj monolitickú vrstvu.
Áno. Výsledný monolitický strop môže byť navrhnutý ako jednosmerne alebo dvojsmerne pôsobiaci systém. Green Code uvádza aj možnosť plochých stropných dosiek. Rozhoduje statický návrh, uloženie, vystuženie a skladba celej dokončenej konštrukcie.
Výroba nie je viazaná na pevný modulový raster. Prvky sa navrhujú individuálne v rôznych tvaroch a rozmeroch podľa projektu. Požadované otvory, prestupy a atypické časti je potrebné koordinovať so statikom a výrobcom ešte pred prípravou výrobných podkladov.
Prefabrikované dosky obmedzujú potrebu klasického plošného debnenia. To však nenahrádza návrh montážneho podopretia a detailov podľa projektu. Spodný povrch dosky je hladký vďaka kovovému debneniu vo výrobe. Finálna úprava celého stropu vrátane spojov sa stanoví podľa požadovaného vzhľadu.
Zdroje uvádzajú obytné a hotelové budovy, kancelárie, objekty služieb, poľnohospodárske stavby, pivnice a podzemné garáže. Green Code dopĺňa aj mosty a viadukty. Každé použitie vyžaduje individuálne posúdenie geometrie, zaťaženia a konštrukčného riešenia.
Green Code uvádza BIM plánovanie ako súčasť projektovej prípravy. Digitálne podklady pomáhajú koordinovať geometriu stropu, výstuž a nadväzujúce požiadavky ešte pred výrobou. Výrobný návrh musí vychádzať zo zosúladenej architektonickej a statickej dokumentácie.
