Acoustic Slab®
Prefabrikovaný železobetónový strop s integrovanou zvukovou absorpciou. Spája nosnú konštrukciu, priestorovú akustiku a architektúru bez samostatného akustického podhľadu pre túto funkciu.
PRINCÍP SYSTÉMU
Čo je Acoustic Slab®
Acoustic Slab® je prefabrikovaný železobetónový stropný prvok s integrovaným riešením priestorovej akustiky. Otvory na spodnom povrchu prepájajú miestnosť s rezonančnými telesami GC box. Zvuk vstupuje do dutiny, kde sa jeho energia v kombinácii s akustickým materiálom tlmí a menej sa odráža späť do priestoru.
GC box s minerálnou vlnou a vzduchopriepustným rúnom môže fungovať ako Helmholtzov rezonátor. Minerálna vlna prispieva k pohlcovaniu zvuku, rúno tvorí priepustnú súčasť akustickej skladby. Po montáži, doplnení výstuže a vytvrdnutí monolitického betónu vzniká nosný strop s akustickou funkciou integrovanou priamo v konštrukcii.
Acoustic Slab® v skratke
Typ: Strop s integrovanou priestorovou akustikou
Konštrukcia: Prefabrikát a monolitický betón
Akustika: Zvuková absorpcia v miestnosti
Rezonátor: GC box za akustickými otvormi
Skladba: Minerálna vlna a priepustné rúno
Povrch: Štrbiny, absorbéry alebo systémová úprava
Návrh: Individuálne podľa priestoru
Integrácie: Osvetlenie GC lights® podľa projektu
KONŠTRUKCIA SYSTÉMU
Ako je Acoustic Slab® zostavený

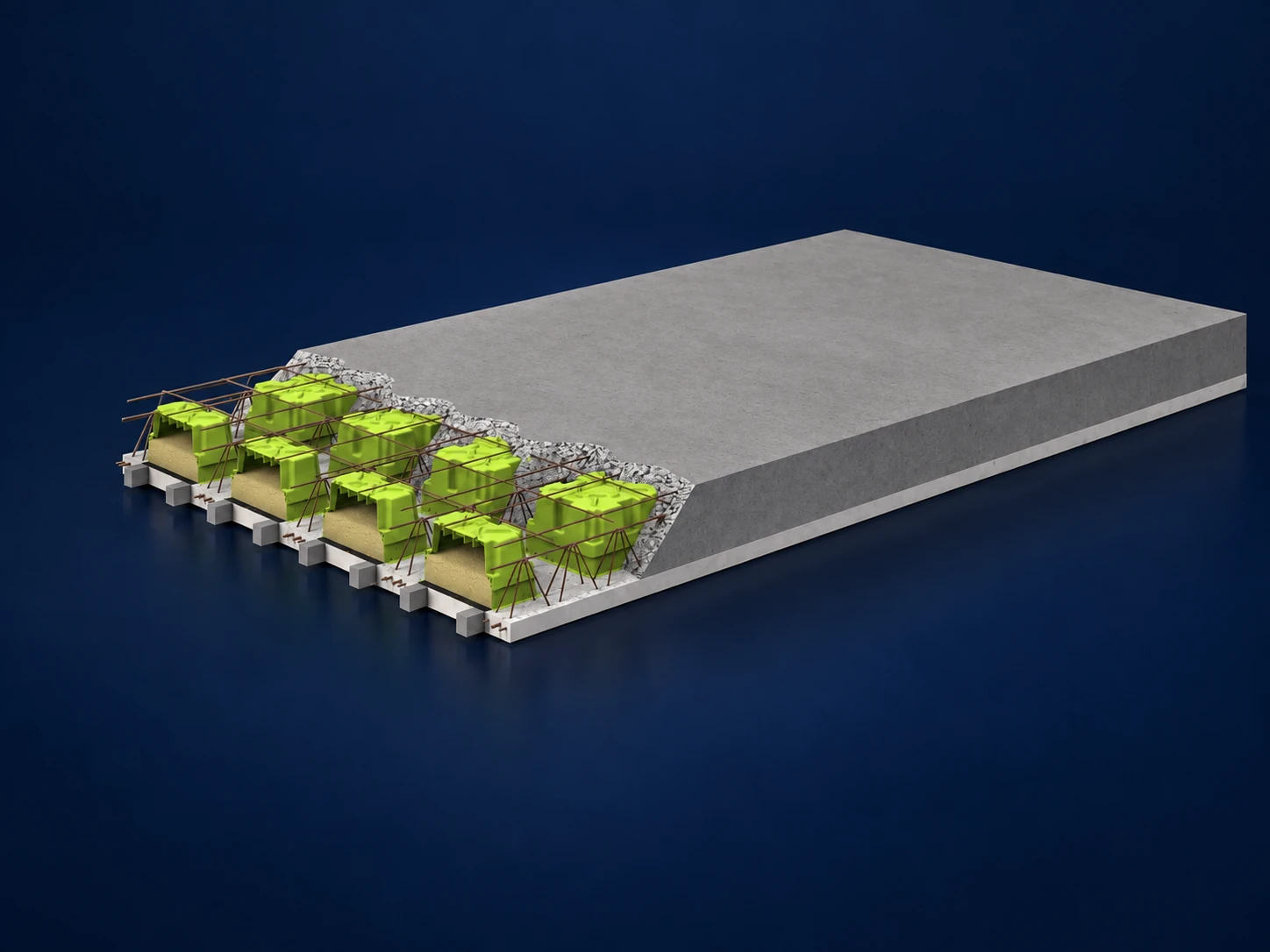

Prefabrikovaná doska obsahuje priehradové spojovacie prvky, nosnú pozdĺžnu a minimálnu priečnu výstuž; podľa potreby aj výstuž proti pretlačeniu. Továrensky integrovaný GC box vytvára za pravidelne usporiadanými otvormi rezonančný priestor, ktorý sa dopĺňa akustickými materiálmi podľa variantu.
Doska a výstuž
Nosnú časť tvorí železobetónový prefabrikát s integrovanou výstužou a priehradovými spojovacími prvkami. Na stavbe sa doplní výstuž a monolitický betón.
Otvory a GC box
Štrbinové otvory na spodnej strane vedú zvuk do rezonančných telies. Jedno teleso môže prekrývať jeden alebo viac otvorov podľa návrhu.
Akustická skladba
Minerálna vlna a vzduchopriepustné rúno sa dopĺňajú na stavbe. Spolu s rezonančnou dutinou a otvormi vytvárajú systém zvukovej absorpcie.
Povrch podľa variantu
Otvory môžu zostať priznané alebo byť doplnené akustickými absorbérmi. Povrchové riešenie sa koordinuje s požadovanou akustickou funkciou.
KONŠTRUKCIA V POHYBE
Pozrite sa, ako Acoustic Slab® funguje
Na akustický a konštrukčný návrh nadväzujú digitálne výrobné dáta a prefabrikácia s integrovaným GC box. Po doprave a osadení sa doplní akustická skladba, potrebná výstuž a monolitický betón. Po jeho vytvrdnutí a dokončení zvoleného povrchu vzniká akusticky optimalizovaný monolitický strop.
OD NÁVRHU PO REALIZÁCIU
Od akustického konceptu po hotový strop
Acoustic Slab® vyžaduje koordináciu architektúry, statiky a priestorovej akustiky. Rozmiestnenie otvorov, rezonančné telesá, povrch a prípadné osvetlenie GC lights® sa riešia spoločne pred prípravou výrobných podkladov.
01
Akustický koncept
Návrh vychádza z využitia miestnosti a požadovanej kontroly zvukových odrazov. Určí vhodný variant otvorov, rezonančných telies a akustických materiálov.
02
BIM a prefabrikácia
Geometria a akustické riešenie sa zosúladia so statikou a prípadným osvetlením. Podľa digitálnych podkladov vznikajú prvky s výstužou a integrovaným GC box.
03
Montáž a doplnenie
Po doprave a osadení prefabrikátov sa na stavbe doplní minerálna vlna, vzduchopriepustné rúno a potrebné vrstvy výstuže podľa systémového návrhu.
04
Zmonolitnenie a povrch
Monolitický betón po vytvrdnutí spojí konštrukciu do výsledného stropného systému. Spodná strana sa dokončí podľa zvoleného akustického a architektonického variantu.
TECHNICKÝ PREHĽAD
Technické charakteristiky Acoustic Slab®
Údaje uvádza Green Code pre konkrétne návrhové varianty. Zvuková pohltivosť závisí od skladby, počtu a usporiadania otvorov a akustickej koncepcie priestoru. Nie je údajom o nepriezvučnosti medzi miestnosťami alebo podlažiami.
|
Parameter |
Hodnota / charakteristika |
|---|---|
|
Typ prvku |
Prefabrikovaný železobetónový strop s integrovanou priestorovou akustikou |
|
Integrovaná výstuž |
Pozdĺžna nosná, minimálna priečna a podľa potreby výstuž proti pretlačeniu; priehradové spojovacie prvky |
|
Rezonančný systém |
Továrensky integrovaný GC box za otvormi; princíp Helmholtzovho rezonátora |
|
Akustická skladba |
Minerálna vlna, vzduchopriepustné rúno a absorbéry podľa variantu |
|
Vážená zvuková pohltivosť |
αw až 0,4 podľa návrhového variantu uvádzaného Green Code |
|
Pohltivosť v pásme |
α = 0,6 v strednom a nízkom frekvenčnom pásme podľa variantu Green Code |
|
Možné rozpätie |
Až 12 m podľa Green Code; konkrétne riešenie určuje statický návrh |
|
Návrh a povrch |
Individuálne tvary a rozmery, BIM; štrbiny, absorbéry, pigmentovaná lazúra alebo Akustikfinish® |
VÝHODY SYSTÉMU
Prečo Acoustic Slab®
Acoustic Slab® prepája zvukovú absorpciu s nosnou konštrukciou a architektúrou interiéru. Prínosy vychádzajú z rezonančného princípu, projektovo zvolenej skladby a integrácie akustických prvkov do prefabrikovaného stropu.
Otvory, rezonančné telesá a akustické materiály sú súčasťou stropného systému. Zvuková absorpcia sa tak integruje do konštrukcie a pre túto funkciu nevyžaduje samostatný dodatočný akustický podhľad.
GC box v kombinácii s otvormi, minerálnou vlnou a vzduchopriepustným rúnom funguje ako rezonančný systém. Green Code zdôrazňuje účinok najmä v strednom a nízkom frekvenčnom pásme; dosiahnuté hodnoty závisia od variantu.
Akustické riešenie sa prispôsobuje využitiu miestnosti. Počet a usporiadanie otvorov, rezonančné telesá a materiálová skladba sa koordinujú s celkovou akustickou koncepciou. Výsledok sa posudzuje pre konkrétny projekt.
Spodná strana môže mať priznané štrbiny alebo otvory doplnené špeciálnymi absorbérmi. Akustická funkcia tak zostáva súčasťou stropu a môže sa prispôsobiť zamýšľanému architektonickému výrazu.
Systém umožňuje pracovať s viditeľnými otvormi, absorbérmi aj pigmentovanou lazúrou. Green Code Akustikfinish® ponúka biely povrch v rámci systémového akustického riešenia. Povrch treba navrhovať spolu s akustickou skladbou.
Svietidlá GC lights® možno integrovať priamo do stropu. Systém je koordinovaný s otvormi Green Code a umožňuje riešiť akustiku, svetlo a vzhľad interiéru v spoločnom návrhu. Osvetlenie sa volí podľa projektu.
Green Code uvádza možné rozpätie až 12 m a rôzne tvary a rozmery prvkov. Konkrétna geometria a použiteľné rozpätie vychádzajú zo statického návrhu a koordinácie akustického riešenia.
BIM plánovanie prepája geometriu stropu, výstuž, akustické otvory a prípadné zabudované osvetlenie. Väzby medzi architektúrou, statikou a technológiami sa riešia ešte pred prefabrikovanou výrobou.
Železobetónový strop spája nosnú funkciu s integrovanou akustikou. Priemyselná výroba podľa projektových podkladov podporuje presnosť prvkov; po doplnení výstuže a vytvrdnutí betónu na stavbe vzniká monolitický systém.
POVRCHY A ARCHITEKTÚRA
Akustika ako súčasť výrazu interiéru
Spodná strana Acoustic Slab® môže priznať štrbinové otvory alebo ich doplniť akustickými absorbérmi. Pigmentovaná lazúra upraví vzhľad betónu, Green Code Akustikfinish® ponúka biely povrch v rámci systémového riešenia. Osvetlenie GC lights® možno koordinovať priamo s otvormi stropu. Akustika, povrch a svetlo tak tvoria jeden architektonický návrh.
POUŽITIE
Akustický strop pre prácu, učenie aj pobyt
Acoustic Slab® je vhodný pre priestory, kde návrh sleduje zrozumiteľnosť reči, kontrolu zvukových odrazov a akustický komfort. Integrované riešenie umožňuje koordinovať tieto požiadavky s čistým vzhľadom stropu bez prisudzovania univerzálneho výsledku každému priestoru.
01
Administratíva
Administratívne budovy s akustickou koncepciou pracovných priestorov.
02
Kancelárie
Kancelárske a rokovacie priestory s požiadavkou na kontrolu odrazov.
03
Hotely
Hotelové budovy s akustickým riešením podľa využitia priestorov.
04
Školy
Učebne a školské priestory s dôrazom na zrozumiteľnosť reči.
05
Viacúčelové budovy
Priestory s rôznym využitím a individuálnymi akustickými požiadavkami.
ACOUSTIC SLAB® V PRAXI
Vybrané referenčné realizácie systému
Acoustic Slab® spája prefabrikovaný strop s priestorovou akustikou a architektúrou interiéru. Referenčné realizácie Green Code približujú možnosti prefabrikácie v rôznych typoch budov; konkrétna akustická skladba a povrch vždy vychádzajú z potrieb projektu.
Obytný komplex Hörmann
Mníchov, Nemecko · Thermo Wall® · 500 m²Viacposchodová obytná budova Grieser Auen
Bolzano, Taliansko · Thermo Wall® 5 165 m² · Climatic Slab® 3 376 m²Výrobný závod Felicetti
Molina di Fiemme, Taliansko · Thermo Wall® 7 300 m²
MEDIA
Green Code v pohybe
Pozrite si systém Green Code – od prefabrikácie a technologického zázemia až po realizáciu moderných stavieb.
DOKUMENTY
Technické dokumenty Thermo Wall®
Technické listy, realizačné podklady a dokumentácia k systému Thermo Wall® pre projektovanie, špecifikáciu a realizáciu stavieb.
Technický list
Základné technické údaje systému Thermo Wall® – rozmery prvkov, hrúbky, tepelná izolácia, betón, výstuž a parametre betonáže.
PDF · SK · v1.0
Konštrukčný rez
Technický rez systému Thermo Wall® s označením vrstiev, výstuže, kotvenia, stropného napojenia a montážnych prvkov.
PDF · SK · v1.0
Technická špecifikácia
Podrobná technická špecifikácia systému vrátane materiálov, výstuže, otvorov, prestupov, povrchových úprav a realizačných detailov.
PDF · SK · v1.0
FAQ
Najčastejšie otázky o Acoustic Slab®
Odpovede na otázky o zvukovej absorpcii, rezonančných telesách, povrchových variantoch a návrhu akustického stropu.
Je to priemyselne prefabrikovaný železobetónový stropný prvok s integrovanou priestorovou akustikou. Akustické otvory, rezonančné telesá GC box a zvolená materiálová skladba umožňujú pohlcovať zvuk priamo v stropnom systéme.
GC box vytvára rezonančnú dutinu za otvormi na spodnom povrchu. Zvuk cez ne vstupuje do dutiny, kde sa jeho energia spolu s akustickým materiálom tlmí. Minerálna vlna prispieva k absorpcii a vzduchopriepustné rúno tvorí priepustnú súčasť skladby. Výsledkom je menej zvuku odrážaného späť do miestnosti.
Green Code uvádza podľa návrhového variantu vážený súčiniteľ αw až 0,4 a hodnotu α = 0,6 v strednom a nízkom frekvenčnom pásme. Tieto údaje neplatia automaticky pre každý strop. Účinok závisí od otvorov, rezonančných telies, akustických materiálov a koncepcie priestoru.
Hlavnou funkciou je zvuková absorpcia a optimalizácia priestorovej akustiky v miestnosti. Uvedené súčinitele pohltivosti nevyjadrujú vzduchovú ani kročajovú nepriezvučnosť medzi podlažiami. Tieto požiadavky treba posudzovať samostatne v rámci návrhu budovy.
Nie. Spodná strana môže mať priznané štrbiny alebo otvory doplnené špeciálnymi akustickými absorbérmi. Green Code uvádza aj pigmentovanú lazúru a Akustikfinish® pre biely povrch. Povrchový variant musí byť koordinovaný so systémovou akustickou skladbou.
Áno. GC lights® je osvetľovací systém určený pre stropy Green Code. Svietidlá sa integrujú priamo do konštrukcie a sú koordinované s jej otvormi. Konkrétny výber a rozmiestnenie vychádzajú zo svetelného, akustického a architektonického návrhu.
Green Code uvádza možné rozpätie až 12 m, rôzne tvary a rozmery a BIM plánovanie. Konkrétne rozpätie určuje statický návrh. Medzi uvádzané použitia patria administratívne a kancelárske budovy, hotely, školy a viacúčelové budovy.
Akustická koncepcia priestoru sa zosúladí so statikou, otvormi, povrchom a prípadným osvetlením. GC box je integrovaný vo výrobe. Po osadení sa doplní akustická skladba a výstuž a realizuje monolitická časť. Po vytvrdnutí betónu vzniká akusticky optimalizovaný monolitický strop.
SÚVISIACE PRODUKTY
